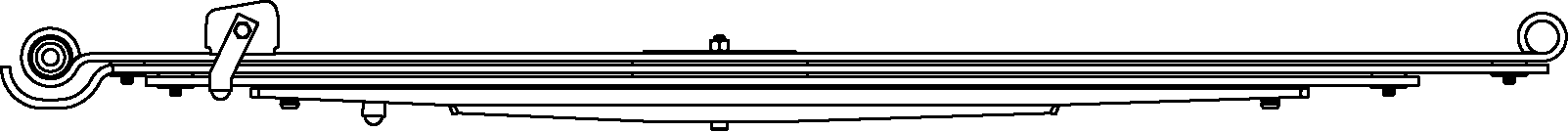

>>>>>caractersticascompleta>> Feixe c/ 5 lâminas (Bitola 0 Comprimento 1360)
Busca avaçada:
| Pick-up | GM /
Veículo: Pick-up S10 diesel / gasolina
| Ano | Aplicação | Categoria | Montadora |
|---|---|---|---|
| 12/.. | Traseiro | Pick-up | GM |
| No Original: | 52085141 |
| Arqueamento principal: | 191mm (c/p) |
| Furo de centro: | 10,5mm |
| Observações: | Feixe - Traseiro - Pick-up S10 diesel / gasolina ano 12/.. |
| Cód. FABRINI-NHK | Bitola(mm) | Compr.(mm) | Peso(Kg) | Características |
|---|---|---|---|---|
| J-CH2511-FX | 0 | 1360 | 24,85 | Feixe c/ 5 lâminas |
| K-CH2511-01BS | 60x7 | 610 x 750 | 5,45 | Olhete berlim c/ bucha silenciosa / Normal s/ bucha c/ furos p/ pinos guia |
| K-CH2511-02V | 60x8 | 610 x 755 | 5,2 | Semi-virada / Quadrada c/ furos p/ pastilhas e pinos guia |
| K-CH2511-03 | 60x8 | 523 x 637 | 4,2 | Quadradas c/ furos p/ pastilhas, braçadeira e pinos guia |
| K-CH2511-A1 | 60x15 | 427 x 537 | 5,9 | Laminadas c/ furos p/ pastilhas + 2 furos c/ rosca |
| K-CH2511-A2 | 60x15 | 246 x 309 | 3,2 | Laminadas |
